نقشه تابلو چنج اور دیزل ژنراتور

در دنیای امروز که قطعی برق می‌تواند خسارات جبران‌ناپذیری به صنایع، بیمارستان‌ها، مراکز داده و حتی منازل وارد کند، داشتن یک سیستم برق اضطراری مطمئن امری حیاتی است. قلب این سیستم، دیزل ژنراتور است و مغز آن، تابلو چنج اور دیزل ژنراتور می‌باشد. این تابلو، وظیفه حساسی را بر عهده دارد: تشخیص قطع برق شهر و انتقال ایمن و سریع بار به ژنراتور و پس از وصل مجدد برق شهر، بازگرداندن بار به شبکه اصلی. درک نقشه تابلو چنج اور دیزل ژنراتور نه تنها برای متخصصین برق بلکه برای صاحبان کسب‌وکارها و افرادی که به دنبال تامین برق اضطراری مطمئن هستند، از اهمیت بالایی برخوردار است. این مقاله، به بررسی جامع نقشه کلی تابلو چنج اور دیزل ژنراتور، اجزای اصلی آن، نحوه عملکرد، اهمیت نقشه سیم‌کشی و مزایای استفاده از محصولات باکیفیت در این زمینه می‌پردازد.

اجزای اصلی تابلو چنج اور دیزل ژنراتور

تابلو چنج اور دیزل ژنراتور از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی را در عملکرد صحیح آن ایفا می‌کنند. شناخت این اجزا برای درک بهتر نقشه کلی تابلو چنج اور دیزل ژنراتور ضروری است.

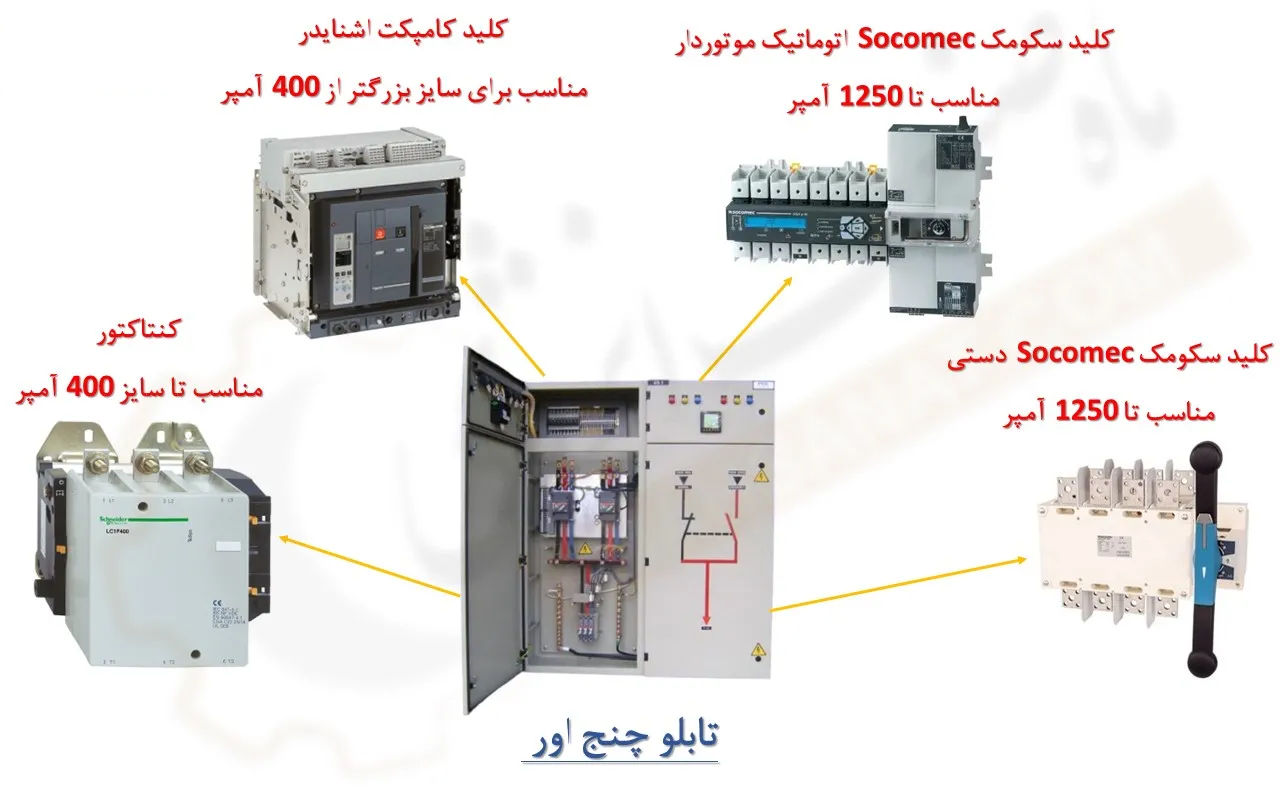

کنتاکتورها

کنتاکتورها، کلیدهای الکترومغناطیسی هستند که وظیفه قطع و وصل جریان برق را بر عهده دارند. در تابلو چنج اور دیزل ژنراتور معمولاً دو یا سه کنتاکتور اصلی وجود دارد: کنتاکتور برق شهر، کنتاکتور ژنراتور و در برخی موارد کنتاکتور بای‌پس. این کنتاکتورها با دریافت فرمان از واحد کنترل، مدار برق شهر یا ژنراتور را به بار متصل می‌کنند.

واحد کنترل

واحد کنترل، مغز متفکر تابلو چنج اور دیزل ژنراتور است. این واحد به طور مداوم ولتاژ و فرکانس برق شهر را مانیتور می‌کند. در صورت تشخیص قطع برق یا افت ولتاژ خارج از محدوده مجاز، فرمان استارت به ژنراتور را صادر کرده و پس از رسیدن ژنراتور به دور نامی و تثبیت ولتاژ، فرمان وصل کنتاکتور ژنراتور و قطع کنتاکتور برق شهر را می‌دهد. همچنین پس از وصل مجدد برق شهر به مدت زمان مشخص، فرمان بازگشت بار به شبکه اصلی و خاموش شدن ژنراتور را صادر می‌کند.

شستی‌های کنترلی و نشانگرها

روی درب تابلو چنج اور دیزل ژنراتور معمولاً شستی‌هایی برای انجام عملیات دستی مانند استارت و استاپ ژنراتور و انتخاب حالت عملکرد (اتوماتیک/دستی) وجود دارد. همچنین نشانگرهای نوری برای نمایش وضعیت‌های مختلف مانند وصل بودن برق شهر، وصل بودن ژنراتور، وجود خطا و غیره تعبیه شده‌اند.

فیوزها و کلیدهای محافظتی

برای حفاظت از تجهیزات داخل تابلو چنج اور دیزل ژنراتور و همچنین مدار بار در برابر اضافه جریان و اتصال کوتاه، از فیوزها و کلیدهای محافظتی استفاده می‌شود. این تجهیزات در صورت بروز خطا، مدار را قطع کرده و از آسیب دیدن سیستم جلوگیری می‌کنند.

ترمینال‌ها (Terminals)

ترمینال‌ها، نقاط اتصال سیم‌های ورودی و خروجی به تابلو چنج اور دیزل ژنراتور هستند. سیم‌های برق شهر، ژنراتور و بار به این ترمینال‌ها متصل می‌شوند. طراحی و جانمایی صحیح ترمینال‌ها در نقشه کلی تابلو چنج اور دیزل ژنراتور برای سهولت سیم‌کشی و عیب‌یابی بسیار مهم است.

نحوه عملکرد تابلو چنج اور در دیزل ژنراتور

نحوه عملکرد تابلو چنج اور دیزل ژنراتور به صورت خودکار و در چند مرحله انجام می‌شود. درک این مراحل به فهم بهتر نقشه تابلو چنج اور دیزل ژنراتور کمک می‌کند.

حالت عادی

در این حالت، واحد کنترل به طور مداوم برق شهر را مانیتور می‌کند. کنتاکتور برق شهر وصل بوده و بار از شبکه اصلی تغذیه می‌شود. کنتاکتور ژنراتور در این حالت قطع است و ژنراتور خاموش می‌باشد.

تشخیص قطع برق شهر

به محض تشخیص قطع برق یا افت ولتاژ خارج از محدوده تنظیم شده توسط واحد کنترل، یک تاخیر زمانی (Delay Timer) فعال می‌شود. این تاخیر برای جلوگیری از استارت بی‌مورد ژنراتور در صورت قطعی‌های لحظه‌ای برق در نظر گرفته شده است.

استارت ژنراتور

پس از سپری شدن زمان تاخیر و همچنان برقرار بودن شرایط قطع برق، واحد کنترل فرمان استارت را به موتور دیزل ژنراتور ارسال می‌کند.

گرم شدن ژنراتور و تثبیت ولتاژ

پس از استارت، ژنراتور به دور نامی خود رسیده و ولتاژ و فرکانس آن تثبیت می‌شود. واحد کنترل این پارامترها را بررسی می‌کند.

انتقال بار به ژنراتور

پس از اطمینان از پایداری ولتاژ و فرکانس ژنراتور، واحد کنترل فرمان قطع کنتاکتور برق شهر و وصل کنتاکتور ژنراتور را صادر می‌کند. در این مرحله، بار به طور کامل از ژنراتور تغذیه می‌شود. برای جلوگیری از اتصال کوتاه، معمولاً یک تاخیر زمانی بین قطع کنتاکتور برق شهر و وصل کنتاکتور ژنراتور در نظر گرفته می‌شود (Break Before Make).

حالت اضطراری

در این حالت، بار به طور کامل توسط ژنراتور تغذیه می‌شود و واحد کنترل به طور مداوم عملکرد ژنراتور را مانیتور می‌کند.

وصل مجدد برق شهر

به محض وصل مجدد برق شهر و پایداری ولتاژ و فرکانس آن به مدت زمان مشخص، واحد کنترل یک تاخیر زمانی دیگر را فعال می‌کند.

انتقال بار به برق شهر و خاموش شدن ژنراتور

پس از سپری شدن زمان تاخیر، واحد کنترل فرمان قطع کنتاکتور ژنراتور و وصل کنتاکتور برق شهر را صادر می‌کند. بار مجدداً به شبکه اصلی منتقل می‌شود. سپس واحد کنترل فرمان خاموش شدن ژنراتور را ارسال می‌کند.

حالت آماده به کار

پس از خاموش شدن ژنراتور، سیستم به حالت آماده به کار باز می‌گردد و منتظر قطع بعدی برق شهر می‌ماند.

اهمیت نقشه سیم‌کشی در تابلو چنج اور

نقشه سیم‌کشی تابلو چنج اور دیزل ژنراتور یک سند حیاتی است که نحوه اتصال تمام اجزای الکتریکی داخل تابلو و همچنین اتصالات آن با ژنراتور و شبکه برق شهر را به صورت شماتیک نشان می‌دهد. این نقشه، اهمیت بسیار زیادی در مراحل مختلف دارد:

نصب و راه‌اندازی

در هنگام نصب و راه‌اندازی تابلو چنج اور دیزل ژنراتور، تکنسین‌های برق با استفاده از نقشه سیم‌کشی می‌توانند اتصالات صحیح بین اجزا، ژنراتور و شبکه برق شهر را برقرار کنند. وجود یک نقشه دقیق و واضح، احتمال بروز خطا در سیم‌کشی را به حداقل می‌رساند و فرآیند نصب را تسریع می‌بخشد.

عیب‌یابی و تعمیرات

در صورت بروز هرگونه مشکل در عملکرد تابلو چنج اور دیزل ژنراتور، نقشه سیم‌کشی به عنوان یک راهنمای جامع برای تکنسین‌های تعمیرات عمل می‌کند. با استفاده از این نقشه، می‌توان مسیر جریان برق را دنبال کرده و محل دقیق عیب را شناسایی و رفع کرد.

نگهداری و سرویس

در طول دوره بهره‌برداری از تابلو چنج اور دیزل ژنراتور، داشتن نقشه سیم‌کشی برای انجام سرویس‌های دوره‌ای و بررسی اتصالات بسیار مفید است. این امر به پیشگیری از بروز مشکلات احتمالی کمک می‌کند.

توسعه و تغییرات

در صورتی که نیاز به اعمال تغییرات یا افزودن تجهیزات جدید به تابلو چنج اور دیزل ژنراتور باشد، نقشه سیم‌کشی به عنوان مبنای کار عمل می‌کند و از بروز اشتباهات در سیم‌کشی جلوگیری می‌کند.

چرا از محصولات مجموعه صنعتی کاشانی استفاده کنیم؟

مجموعه صنعتی کاشانی با سال‌ها تجربه در زمینه طراحی و تولید انواع تابلوهای برق صنعتی و دیزل ژنراتور، از جمله تابلو چنج اور دیزل ژنراتور، همواره تلاش نموده است تا محصولاتی با بالاترین کیفیت و مطابق با استانداردهای روز دنیا به مشتریان خود عرضه نماید. دلایل متعددی برای انتخاب محصولات این مجموعه وجود دارد

• در ساخت تابلو چنج اور دیزل ژنراتور های تولیدی مجموعه صنعتی کاشانی، از قطعات با کیفیت و برندهای معتبر استفاده می‌شود. این امر، طول عمر بالای تابلو و عملکرد مطمئن آن را تضمین می‌کند.
• نقشه کلی تابلو چنج اور دیزل ژنراتور و همچنین نقشه‌های سیم‌کشی محصولات این مجموعه، توسط مهندسین مجرب و با استفاده از نرم‌افزارهای پیشرفته طراحی می‌شوند. این امر، علاوه بر سهولت نصب و عیب‌یابی، عملکرد بهینه تابلو را نیز تضمین می‌کند.
• مجموعه صنعتی کاشانی، امکان طراحی و تولید تابلو چنج اور دیزل ژنراتور را بر اساس نیازها و مشخصات خاص مشتریان فراهم نموده است. این امر به مشتریان این اطمینان را می‌دهد که محصولی دقیقاً مطابق با نیازهای خود دریافت می‌کنند.

برای کسب اطلاعات بیشتر در مورد نقشه تابلو چنج اور دیزل ژنراتور و زمان تعویض فیلترهای دیزل ژنراتور با شماره های ثبت شده در وب سایت تماس حاصل فرمایید.

سخن پایانی

نقشه تابلو چنج اور دیزل ژنراتور، به عنوان راهنمای اصلی برای درک عملکرد، نصب، عیب‌یابی و نگهداری این تجهیز حیاتی، از اهمیت بسزایی برخوردار است. انتخاب یک تابلو چنج اور دیزل ژنراتور با کیفیت و دارای نقشه سیم‌کشی دقیق، می‌تواند ضامن تامین برق اضطراری مطمئن برای کسب‌وکار یا محل زندگی شما باشد. مجموعه صنعتی کاشانی با ارائه محصولات با کیفیت و خدمات متمایز، آماده پاسخگویی به نیازهای شما در این زمینه است.
